▲第一作者：Fabio Dionigi， 曾振華 ；通訊作者：Fabio Dionigi， 曾振華， Beatriz Roldan Cuenya，Peter Strasser
通訊單位：Technical University Berlin， Purdue University，F(xiàn)ritz-HaberInstitut der Max-Planck-Gesellschaft 論文DOI：https://doi.org/10.1038/s41467-020-16237-1 NiFe和CoFe LDHs（層狀雙氫氧化合物）是當前最被廣泛關注的堿性O(shè)ER催化劑。本文結合電化學實驗，原位WAXS和XAS光譜技術，和DFT計算一網打盡了其原位晶體結構，活性位，以及催化機理。提出了價態多變的Fe以及Fe與臨近的其他金屬M(fèi)的協同作用是橋位氧作為活性中心高催化活性的來源，以及OER始于OH氧化的Mars van Krevelen機理。OER (催化)是這四個電化學氧循環反應中最復雜的一個，而OER催化劑可能也是所有這些催化劑中最復雜的，這是因?yàn)镺ER發生于極端氧化條件，在這個條件下所有金屬都已經被氧化(包括金)；很多氧化物催化劑還會被二次氧化，所以我們對OER催化劑的原位結構，活性位，以及催化機理知之甚少。NiFe LDH被認為是當前活性最高的堿性O(shè)ER催化劑，同時LDHs也被認為是其他化合物，如鈣鈦礦，尖晶石和磷化物等在OER反應條件下的活性相。因此理解LDHs在OER原位下的活性相，活性位和催化機理對于理解構效關系和優化催化劑具有十分重要的作用。（1）我們通過DFT計算以及第一性原理分子動力學模擬，確定了NiFe LDH 原子尺度精確結構、表面活性中心及催化機理。確定的催化劑原位晶體結構已經被同步輻射實驗驗證，自洽地確定的活性中心和催化機理打破了過去對OER催化的簡單的、非自洽認識。（2）所研究的體系復雜，模型做到了最嚴格，最符合實際，為以后類似體系的基礎研究提供研究思路。圖1a展示了NiFe和CoFe LDH的OER活性明顯高于單金屬氫氧化物。圖1b則說明了在OER發生之前，催化劑材料均經歷了氧化過程（A和A’峰），即活性相與所制備的材料結構不同。▲Fig. 1. (a) Linear sweep voltammetry of LDHs at a scan rate of 1 mV s-1 in purified 0.1 M KOH by RDE (1600 r.p.m.). (b) Stable curves obtained in cyclic voltammetry of in 0.1 M KOH in the grazing incident cell.

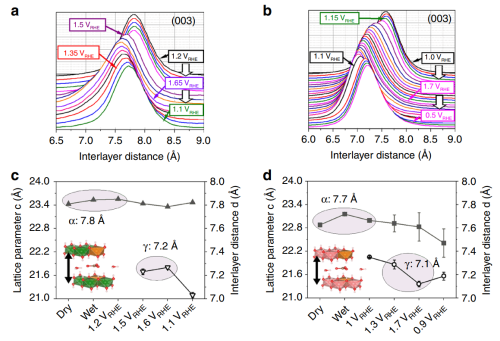

圖2a和2b展示了在電勢循環從+1 V至+1.7 V再返回至低電勢的過程中，原位的同步輻射WAXS技術被應用檢測材料（003）面間距的變化，這個結構信息無法從原位的XAS測試得到，但其是解析材料晶相的關鍵。圖2c和2d直接描述了NiFe LDH的（003）晶面間距在電勢升至1.5 V時，部分的7.8 ?收縮為7.2 ?，而CoFe LDHs的（003）晶面間距在電勢升至1.3 V時，部分的7.7 ?收縮為7.1 ?，分別對應alpha和gamma相的LDH。▲Fig. 2. Waterfall plot of normalized and background-subtracted (003) peak obtained during in-situ WAXS in 0.1 M KOH and potential steps for NiFe LDH (a) and CoFe LDH (b). Interlayer distances for NiFe LDH (c) and CoFe LDH (d) obtained by Rietveld refinement. Full and open symbols are used for different phases.
γ-LDHs在原子層面的結構目前尚不清晰，因此這里首先通過大量的分子動力學模擬來確定gamma相里K+和水分子的分布。單個結構的AIMD模擬流程如圖3a所示，經過10次室溫NVT模擬再冷卻隨后結構優化從而得到能量最低的結構。而g-NiOOH考慮了不同晶胞大小里不同的K+和水分子數目，如圖3b所示，最終確定NiO2-(2 × 4)-2K-4H2O結構最穩定。對于NiFe和CoFe LDHs則需要進一步考察摩爾比為1:3的Fe : M原子在晶胞中分布。同理確定alpha相的結構，如圖3c和3e。圖3d相圖分析表明電勢高于1.5 V，則gamma相比alpha相穩定，前者為OER活性相，與實驗結果自洽。

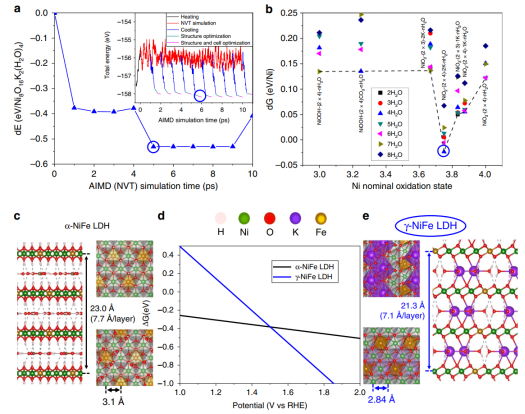

▲Fig. 3. (a) The relative energy of γ-NiOOH (Ni8O16K2·4H2O) at each picosecond of the AIMD simulation, which is used to screen the most stable configuration (at the 5th ps) of this specific stoichiometry. The inset is the energy evolution during the entire AIMD simulation. (b) Free energy of formation of a series of possible γ-NiOOH structures with various amounts of water and ions intercalated between the NiOOH or NiO2 layers. Each point is based on the most stable configuration of an AIMD simulation. For example, NiO2-(2 × 4)-2K-4H2O is from the 5th ps simulation of Ni8O16K2·4H2O in A, which is then used to study the possible configuration of γ-NiFe LDH. (c) Side, top, and bottom views of the α-NiFe LDH; (d) stability of α- and γ-NiFe LDH; (e) side, top, and bottom views of the γ-NiFe LDH. The structural parameters of α- and γ-NiFe LDH are also given.

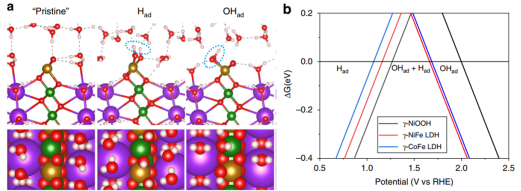

OER反應機理的理論計算確定體相結構后，（01–10）表面被選擇來進行OER反應機理的研究，因?yàn)樗┞队谄瑺畲呋瘎┑倪吘墶５驗槠浔砻嬖拥牟伙柡托裕贠ER條件下的表面結構在這里也首先被研究。如圖4a所示，原始的表面金屬原子僅通過橋位氧相連，水分解的OH和H可以分別吸附在金屬的頂位和橋位氧上。圖4b展示了隨著電勢的降低，在熱力學上H2O傾向于還原產生吸附的H，隨著電勢的增加H2O則傾向于氧化產生吸附的OH，但在關注的OER電勢區間1.5 V至1.7 V里則主要H2O的分解，即穩態的表面金屬原子均飽和吸附OH。▲Fig. 4. (a) Structures of different surface phases. (b) Surface phase diagram of of γ-NiOOH, γ-NiFe LDH, and γ-CoFe LDH.

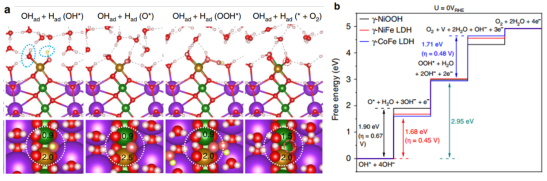

在穩態的表面進行OER機理的分析，如圖5a為四種OER中間體的結構。由于初始結構為吸附的OH，則有別于傳統的OER機理從H2O失去電子氧化為吸附的OH開始，這里提出OER經歷Mars van Krevelen機理。另外橋位OH的逐步氧化至析出O2的過電位要低于金屬頂位的OH。通過磁矩和電荷平衡分析發現在體相的γ-NiFe LDH中Ni為+3和+4價而Fe為+4價，體相的γ-CoFe LDH中Co為+3和+4價而Fe為+5價。在穩態表面由于金屬原子OH吸附飽和，Ni和Fe磁矩分別為0.9和2.0說明兩者均為+4價，而OH氧化為O的過程中伴隨著Fe氧化為+5價，而Ni價態保持不變。正由于Fe價態多變，從而穩定了吸附O，如圖5b所示，OH氧化為O一般為電勢決速步，因此Fe對于降低過電位發揮了關鍵的作用。圖5b展示了三種催化劑的橋位上的OER各步基元反應能，說明了LDHs相比于單金屬的γ-NiOOH橋位OH，F(xiàn)e和M的協同作用降低了OER的過電位。理論計算的純Ni，CoFe，NiFe LDH的過電位依次為0.67 V，0.48 V和0.45 V，與實驗結果趨勢一致（在電流為10 mA cm?2處，實驗過電位依次為0.57 V, 0.40 V, and 0.35 V）。▲Fig. 5. (a) Structures of OER intermediates. (b) Reaction free-energy diagrams for OER on γ-NiOOH, γ-NiFe LDH, and γ-CoFe LDH; the potential limiting steps and the overpotentials are also given.
本工作通過結合原位的同步輻射技術和DFT計算方法，在原子層面上確定了復雜體系LDHs在極端反應OER條件下的活性相結構，在此基礎上解析了與實驗自洽的活性位和反應機理。通過價態分析發現了Fe靈活的電子結構使得其與鄰近的M原子連接的橋位O具有最佳的OER活性。這也意味著在氧化物中摻雜價態多變的金屬元素可能是提高OER性能的有效策略之一。我在本文的共同第一作者和共同通訊曾振華博士，以及導師李微雪教授的指導下學習了LDHs的OER相關的DFT計算，體會到Ni、Fe和Co等過渡金屬LDHs計算的復雜性，尤其是要考慮DFT計算自身的自洽，以及計算和實驗對比的自洽。首先是實驗對于LDHs在原子層面給出的信息是非常有限的，因此DFT計算需要考察大量的結構來進行篩選。其次是DFT計算對于處理過渡金屬的局限性，基于曾博士2015發表的關于U值和泛函以及對照體系選擇的工作，本工作依然在體相結構，表面結構和磁矩設定的探究上花費了大量機時。曾博士的理念是，對于復雜體系的理論計算，也要做到模型是嚴格的，表面是穩態的，機理是自洽的。讓理論計算密切的關聯和指導基礎實驗并不容易，但是我們做理論計算的目標之一，因此也不能害怕耗費精力和機時。[1] Z. Zeng, M. K. Y. Chan, Z. Zhao, J. Kubal, D. Fan, and J. Greeley, Towards First Principles-Based Prediction of Highly Accurate Electrochemical Pourbaix Diagrams. J. Phys. Chem. C, 2015, 119, 18177-18187.普渡大學曾振華博士為本文共同第一作者及共同通訊作者。曾振華在湖南大學應用物理專業和材料物理專業分別取得本科和碩士學位（導師為鄧輝球教授），在中科院大連化物所獲博士學位（導師為李微雪研究員）。博士畢業后，先后在丹麥技術大學、美國阿貢國家實驗室和普渡大學進行電催化機理、電催化劑表面與界面特性的第一性原理研究，取得了一系列創新性的研究成果，在Science、Nature Energy、Nature Communications等國際著名學術刊物上發表近30篇論文。曾振華博士也是“美國電化學會-豐田汽車”2019-2020年度“青年科學家”獎獲得者。
